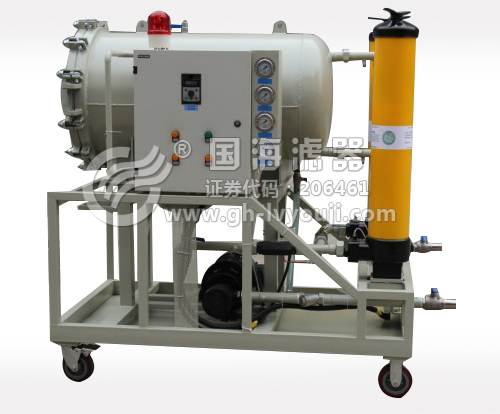

颇尔HNP021系列油液净化设备

一、颇尔HNP021系列油液净化设备概述:

新乡国海滤器有限公司pall滤油机中的HNP021系列移动式净化设备是通过清除水、颗粒污物和气体而净化处理液压及润滑油。该装置能自动控制并且不停地检测着运行情况并在液位和压力超出的正常范围时安全地使该系统关机。

安全特征:高低液位浮子开关、排液溢流阀、和进口油液真空压力开关、进口处的一个电磁阀和出口处的一个单向阀防止油液从一个具有正压头的邮箱向该净化机倒灌。

HNP油液处理净油机已设计成牢固的并且在最艰苦的工况下是可靠的。所有元件均便于维修而滤芯便于更换。HNP满足所有现行的通用欧洲规程,其中包括机械和低电压规程(EC标记)

净化设备的设计电源的要求标示在铭牌上,符合各泵电动机的满负荷启动电压,但转换为220V AC (如选购110V器件时, 转换为110V)供电磁阀使用,而后转换为24V DC,为其他控制回路使用。

二、颇尔HNP021系列油液净化设备结构材料:
结构架,容器及控制箱:不锈钢
带螺纹的接头及紧固件:防腐处理过的碳钢

软管:腈橡胶密封选购件:腈橡
           氟橡胶密封选购件:氯化聚乙烯
           EPDM密封选购件:氯化聚乙烯
密封件:腈橡胶,氟橡胶,EPDM
三、颇尔HNP021系列油液净化设备真空系统:
容器的真空度是由真空泵保持的,通过真空调解阀设定的真空值来控制,通常设定值在-0.7 bar g和-0.9 bar g(21至27" Hg)之间,显示在容器的真空表上。此装置推荐的最大正常工作真空度为-0.9 bar g。然而,这是一个最大值,在许多应用中需要降低此真空值,以便得到满意的运行结果。运行时增加真空度会增强脱水和除气的作用,但这不是在任何情况下都需要的。运行时真空度过高通常会产生下述问题:
1. 脱水率太高。高真空会造成流体中的水分转移,这种水分必须由真空泵的空气流带走,且没有发生冷凝。但如果真空度太高,发生了冷凝,所产生的水就会聚积在真空泵的油槽内,造成气流损失,缩短真空泵的寿命,并且由于除气效率低可能发生更多的故障。补救的办法就是降低真空度,改变净化设备进口位置,在油温降低后再处理。
2. 高真空造成空气的极大膨胀。例如,一个直径为1毫米的气泡,在-0.9 bar g (27" Hg)压力下,会膨胀为直径2毫米以上的气泡,即是原先容积的10倍。真空泵必须排出这个容积,以便消散气泡。流体也要在其溶液内保持一些气体,大约达到体积比的10%,当然流体的种类不同,这个值也会不同。在大气条件下溶液中的高达90%的气体将会在-0.9 bar g (27" Hg)条件下因膨胀而除掉。以气泡状态存在于流体中的气体会在真空容器内产生极度的气化现象,使真空容器内产生一些溶液和气泡。这种气化现象减少了出口泵的流体载荷,在某些极端的事例中,气体的排量达到30%。在进口流量较高的情况下,就会使真空容器内的流体液位较高。补救方法:降低运行真空度,或检查此设备是否可从气化现象较轻的位置吸取流体,如储罐的沉降端和返回端。
上述情况可能会导致运行真空度降低到-0.6 bar g (18" Hg)。通常,如果此设备不能在较高的真空条件下运行,表明此设备正在除去大量的水和/或气体。在某些特殊情况,可能需要将运行真空度调整到低于-0.6 bar g(18"Hg),当然这种情况应该咨询颇尔公司或其代理商。
四:颇尔HNP021系列油液净化设备相关技术参数系列:
型号:HNP021
进口:外螺纹 G1 〞
出口:外螺纹 G1 〞
流量L/min:20
正常工作真空值:-0.7~-0.9bar
电机功率kw:2.25
进口压力bar:-0.4-10
出口最大工作压力bar:7-10
油液适用范围:液压油  润滑油  汽轮机油等
最高粘度:700cSt
温度范围:10~100℃
净重kg:180
外形尺寸mm:  1090*620*移1040/固1020
除水除气能力:去除所有游离水、游离气体,溶解水(至95%)和溶解空气(90%
五、滤油机相关注意事项:
1、如果油净化设备不立即安装时:
a)将油净化设备存放在清洁、干燥和凉爽的环境中,如可能存放在原包装内。
b)在安装工作准备好之前,不要拆除包装。
c)在准备好与系统连接之前,为防止意外污染设备内部,请将各接口的堵塞件保存在原位。
2、取下所有塞堵。安装进口和出口接头,并确保将其紧固。
3、接通电源并确保:
a)电源熔丝额定值正确。
b)如运行采用110V,供电电源/变压器额定值满足要求(3 kVA)。
c)电压监控器的设定值要低于电源电压10%。
